Eletricidade
UNIDADE 2
Resistor
O resistor é um componente elétrico passivo capaz de limitar a corrente elétrica em um determinado circuito, convertendo a energia elétrica em energia térmica.
As chamadas resistências são resistores normalmente não encapsulados, de alta potência, onde a conversão de energia elétrica em energia térmica é utilizada em dispositivos como aquecedores, chuveiros, ferros de passar roupa etc.
Em circuitos elétricos ideais, costumam-se considerar como resistência elétrica de um circuito somente os resistores, mas na prática, todos os condutores responsáveis por conectar os componentes de um circuito também possuem uma resistência elétrica distribuída.
Leitura de Resistores
Para que possamos determinar o valor ôhmico de um resistor podemos utilizar o equipamento para medição de resistência elétrica chamada de ôhmimetro, que se encontra normalmente integrado a ferramenta de medição chamada multímetro (instrumento que realiza medições diversas em uma mesma caixa) ou realizar e leitura do componente.
Para que possamos ler o valor de um resistor existem padrões mundiais que devem ser
seguidos para determinação da resistência. Estes padrões serão apresentados a seguir.
Resistores Convencionais
Os chamados resistores convencionais são os componentes que possuem terminais e normalmente estes terminais atravessam um furo na placa para serem soldados do lado de baixo de onde eles se encontram montados.
Estes componentes são classificados como sendo do tipo discreto.

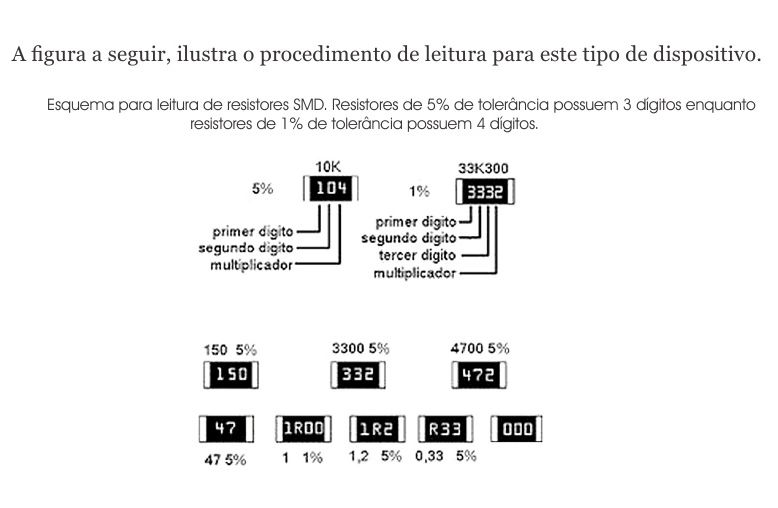

Resistores SMD
Os chamados resistores Surface Mout Device, ─ SMD, ou seja, componentes de montagem em superfície, são os componentes quenão possuem terminais enormalmente se encontram montados na mesma face onde são soldados. Devido à miniaturização,
a grande maioria dos equipamentos eletrônicos modernos está repleto deste tipo de componente.
Capacitor
O capacitor é um componente elétrico passivo que pode armazenar cargas elétricas,
ou seja, armazena tensão na forma de energia eletrostática.
Este dispositivo tem inúmeras aplicações práticas e praticamente todo circuito eletrônico utiliza um capacitor.
Sua construção básica pode ser defina por duas placas condutoras paralelas separadas por um elemento isolante, também conhecido como dielétrico.

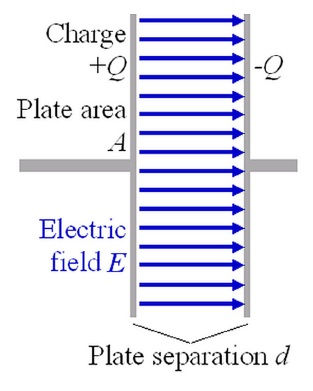

O armazenamento de energia se dá, pois, um condutor está eletricamente carregado com cargas positivas enquanto o outro condutor está carregado com cargas elétricas negativas. O elemento dielétrico tem como função armazenar estas cargas. A figura a seguir ilustra este conceito.
A Quando uma diferença de potencial V = Ed é aplicada às placas deste capacitor simples, surge um campo elétrico entre elas.
Este campo elétrico é produzido pela acumulação de uma carga nas placas.
As placas condutoras, ou eletrodos, são construídos de ligas metálicas, enquanto os dielétricos podem ser papel, a cerâmica, a mica, a parafina, o vidro, o ar ou ainda materiais desenvolvidos em laboratório como o óxido de tântalo, o óxido de nióbio, dentre tantos outros.
Comercialmente, além dos elementos de capacitância fixa, existem capacitores variáveis que podem ser utilizados para circuitos de sintonia de rádio, por exemplo.
Capacitância
Podemos definir como capacitância a propriedade de armazenamento de energia elétrica sobre uma forma de campo eletrostático de um determinado dispositivo, no caso o capacitor.
A equação abaixo demonstra este conceito matematicamente.
Associações de Capacitores
As associações de capacitores são práticas comuns em qualquer equipamento eletrônico.
As associações existentes são a série, a paralelo e a mista.
Reatância Capacitiva
A reatância capacitiva pode ser enxergada como sendo a “resistência” apresentada pelo capacitor em uma determinada frequência. A equação abaixo demonstra este conceito. Todo elemento reativo é aquele que é capaz de armazenar energia e o termo reatância designa estes dispositivos.

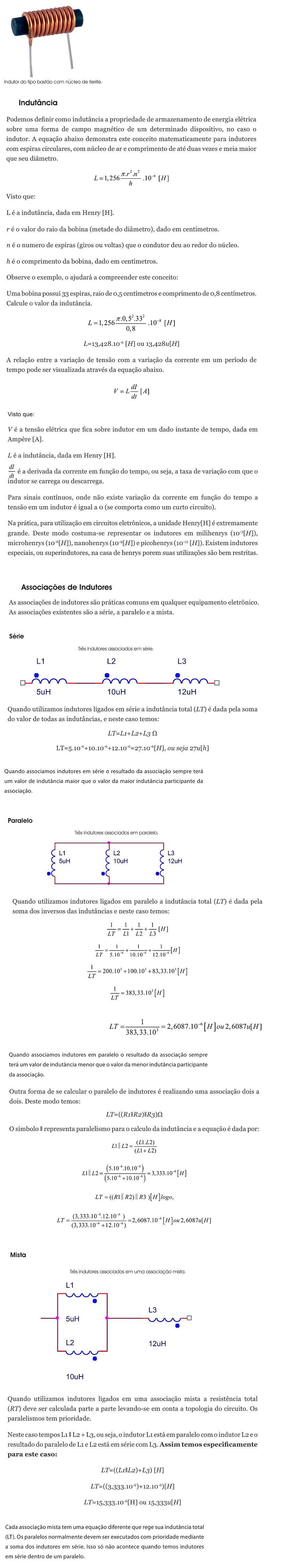

Indutor
O indutor ou bobina é um componente elétrico passivo que pode armazenar campo magnético quando submetido a uma corrente elétrica. Este dispositivo tem inúmeras aplicações práticas. Grande parte dos circuitos eletrônicos faz uso de indutores.
O indutor é normalmente construído por uma bobina de material condutor, normalmente o cobre. O núcleo do indutor pode ser construído de ar ou de materiais ferromagnéticos que tem a função de aumentar o valor da indutância do componente quando comparados ao núcleo de ar.
Reatância Indutiva
A reatância indutiva pode ser enxergada como sendo a “resistência” apresentada pelo indutor em uma determinada frequência. A equação abaixo demonstrará este conceito. Todo elemento reativo é aquele que é capaz de armazenar energia e o termo reatância designa estes dispositivos.
Transformador
Os transformadores de tensão são dispositivos capazes de aumentar ou reduzir uma determinada tensão elétrica alternada ou contínua pulsante. Este dispositivo elétrico passivo é construído por um núcleo feito de material ferromagnético e duas ou mais bobinas (indutores) isoladas entre si.
